Монтаж та підключення силових інверторів 3000 Вт: правила установки та розбір небезпечних помилок

Коректний монтаж силового інвертора гарантує пожежну безпеку та стабільну роботу системи

Побудова надійної системи резервного електроживлення на базі високопотужного перетворювача вимагає суворого дотримання інженерних норм монтажу та комутації. Помилки при виборі перерізу провідників або порушення правил розміщення обладнання призводять до втрат потужності, перегріву контактів і виходу техніки з ладу. Вивчити специфікації силових блоків та підібрати відповідний пристрій можна за посиланням https://www.balamaga.in.ua/ua/avtotovary/preobrazovateli-napryazheniya/invertor-3000-vt-chistyj-sinus, де представлені моделі перетворювачів напруги з чистою синусоїдою.

25–35 мм²

Мінімально допустимий переріз мідного силого кабелю для 12В системи

I-0-II

Обов’язкова схема трипозиційного перемикача в щитку

< 1.5 м

Рекомендована довжина низьковольтних ліній між АКБ та інвертором

Критичні помилки при підключенні силового інвертора

При роботі з потужністю 3000 Вт струми на низьковольтній стороні 12В можуть досягати 250–300 Ампер. Будь-які недоліки в монтажі на цій ділянці супроводжуються виділенням великої кількості тепла.

ПОМИЛКА 1 Використання тонких або надто довгих кабелів

Підключення пристрою за допомогою стандартних автомобільних дротів із комплектів затискачів («крокодилів») призводить до сильного просідання напруги, спрацьовування захисту від низької напруги та розігріву ізоляції кабелю.

ПОМИЛКА 2 З’єднання мережі через кабель «вилка-вилка»

Подача напруги від виходу інвертора в домашню розетку без відключення вхідного автомата міської мережі є найнебезпечнішою помилкою. При відновленні зовнішнього електропостачання зустрічний струм миттєво знищує вихідні силові транзистори інвертора.

ПОМИЛКА 3 Слабка затяжка силових клем та відсутність запобіжника

Плохий контакт у місці болтового з’єднання накопичує перехідний опір, що призводить do підплавлення клемних колодок. Відсутність запобіжника у розриві позитивного кабелю залишає систему без захисту при випадковому короткому замиканні.

Способи та варіанти установки інвертора

Залежно від цілей використання та конфігурації об’єкта обирається один із двох основних варіантів монтажу системи.

Стаціонарна установка (з інтеграцією в щиток)

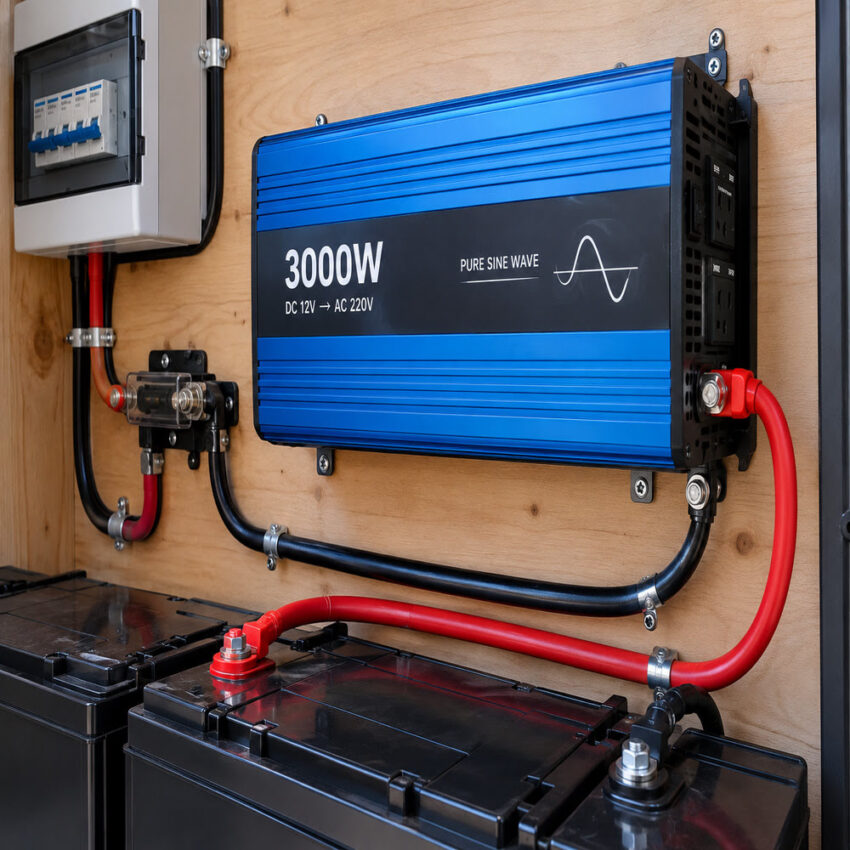

Інвертор монтується на негорючу вертикальну поверхню поруч із акумуляторним блоком. Підключення до будинкової розводки здійснюється через трипозиційний перемикач введення резерву (I-0-II).

Плюс: автоматичне або напівавтоматичне живлення всіх розеток будинку.

Мобільний / Локальний варіант

Інвертор розміщується як окремий вузол, а споживачі (холодильник, газовий котел, роутер, подовжувач) підключаються безпосередньо у власні розетки перетворювача.

Плюс: висока пожежна безпека та відсутність ризику зустрічного струму.

Перемикач I-0-II гарантує гальванічну розв’язку між міською мережею та інвертором

💡 Інженерні вимоги до приміщення та охолодження

Силові інвертори потребують постійного тепловідведення. Не допускається установка обладнання в закритих шафах без примусової вентиляції, у вологих приміщеннях або поруч із легкозаймистими матеріалами. Мінімальний вентиляційний зазор навколо корпусу має становити не менше 15–20 см з усіх боків.

Відповіді на поширені запитання

Якого перерізу кабель потрібен для підключення інвертора 3 кВт від 12 В?

Для роботи на максимальній потужності при напрузі 12В необхідний мідний багатожильний кабель перерізом від 25 до 35 мм² при довжині провідника до 1.5 метра.

Чи потрібно заземлювати корпус інвертора?

Так, більшість моделей мають окрему клему заземлення на корпусі. Заземлення вирівнює потенціали та знижує ризик ураження електричним струмом при пробої ізоляції всередині приладу.

Чому інвертор вимикається під час запуску холодильника або насоса?

Причиною зазвичай є високий пусковий струм електродвигуна або просідання напруги на батареї через недостатній переріз кабелю чи високий внутрішній опір зношеного акумулятора.
